創新先鋒，科技先導

——技術中心襄陽東西軸線項目技術服務紀實

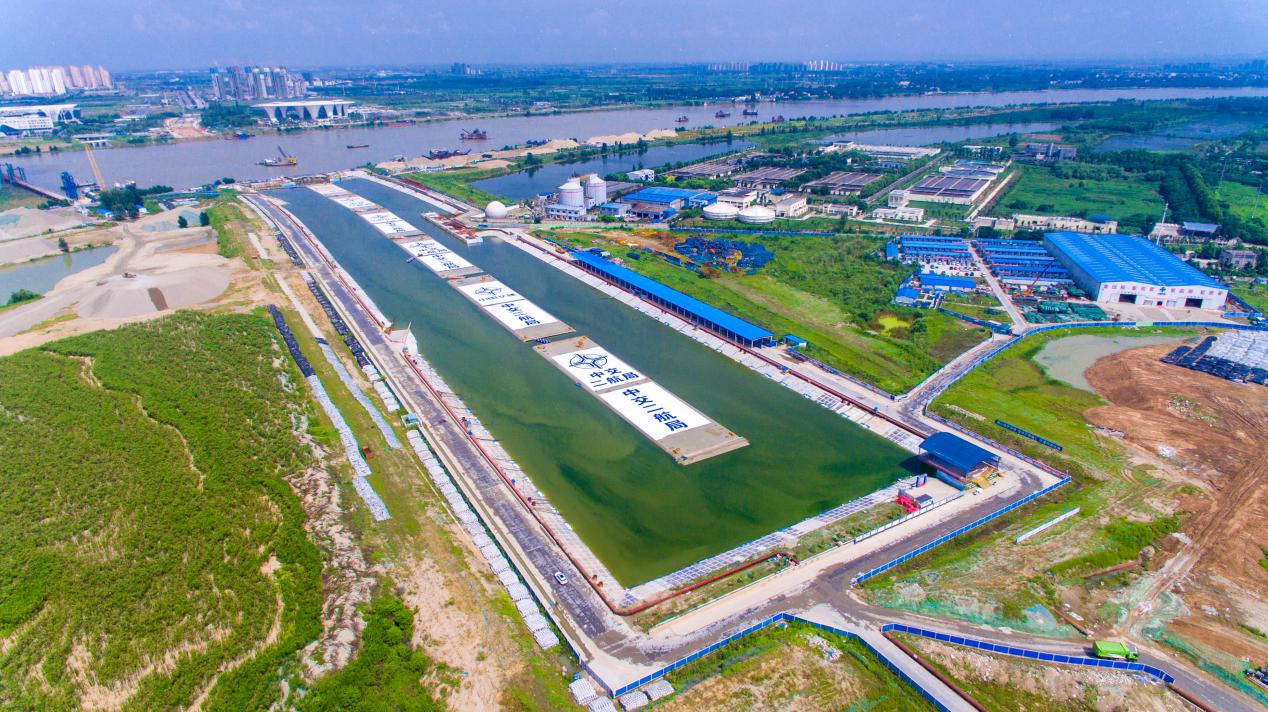

2月17日，由公司參與投資建設的襄陽市東西軸線（襄江大道）魚梁州過江隧道完成最后一節沉管安裝，技術中心技術服務組的創新成果為項目高質量建設保駕護航。

襄陽東西軸線道路工程與魚梁洲段項目全長5400米，包含三段總長4389米的明挖隧道和1011米的東西兩段沉管。對于參加過港珠澳大橋建設的二航局而言，建設襄陽沉管，依然充滿挑戰。技術中心技術服務組迎難而上、勇?lián)厝?，以科技為先?dǎo)，用科技創新打破了國際壟斷、形成了多項首創技術和裝備，打造了首條全產業鏈國產化沉管隧道，傳承了創新基因，也培養了一批科技骨干！

勇?lián)皠?chuàng)新重任”

2018年5月，技術中心接到二航局下達的襄陽沉管東西軸線道路工程魚梁段PPP項目技術服務指令，負責項目干塢基坑支護及止降水、沉管預制、沉管浮運安裝、沉管對接、基坑支護及降水施工過程監測等重難點工程施工技術方案的編制與施工技術指導。

根據技術服務指令，技術中心迅速組建成立了襄陽市東西軸線道路工程魚梁洲段PPP項目技術服務項目組，由曾參與港珠澳大橋島隧工程建設的技術中心副總經理、總工程師翟世鴻擔任項目組分管領導，并選定具有港珠澳大橋沉管舾裝設計經驗、剛從以色列阿什杜德港項目回國的技術骨干馮先導擔任服務組組長，水工、巖土隧道、工程裝備、智能監控等業務部門負責人擔任副組長，抽調各業務部門的科技創新精銳力量，組成了襄陽沉管項目科技攻關前場“4人組”和后場“18人組”，全面服務項目各項技術攻關需求。

襄陽東西軸線是“PPP+EPC”項目，成本、進度、安全、質量是項目管理的四大核心，也是襄陽沉管項目提質增效的關鍵。

2018年6月，服務組駐現場成員陸續到場，組建了項目技術部。進場后，馮先導帶領技術服務組對制約項目高質量建設的技術重難點進行了全面梳理，結合項目部的科技創新需求，將二航局“統籌、集約、創新、高效、共享”的理念融入技術服務，提出了在項目實現沉管管節接頭止水帶國產化、整體式沉管全斷面預制技術、端封門預制裝配化、浮運安裝可視化等科技攻關計劃。

創新打破“國際壟斷”

GINA止水帶是沉管隧道實現百年壽命的核心構件，生產技術只有荷蘭、日本等少數國家掌握，我國已建、在建的近20個沉管隧道接頭止水帶均采用國外技術和產品。該技術已成為我國國產化沉管隧道施工領域最后一個技術難題，打破國際壟斷后將提升我國沉管施工的科技競爭力！

項目部決定：依靠技術中心服務團隊和專業廠家“吃螃蟹”，聯合株洲時代新材料公司攻克GINA止水帶“卡脖子”技術，推動止水帶國產化。

項目有需求，服務組有行動。根據項目需要，服務組成員分頭行動，先后走訪了多位業內專家，調研了多家設計院、橡膠生產廠，多方聽取意見，最終推薦此前與二航局聯手研發出新型國產止水帶，且在港珠澳大橋建設沉管隧道時試驗一年多的株洲時代新材料公司，作為止水帶生產廠，聯合項目部、公規院、株洲時代組成科研團隊。

經過近2年的研究，止水帶選型設計、產品試驗驗證、批量生產制造、硫化工藝改進等一系列技術難題得以攻克。經試驗證實，該止水帶性能均達到或超過國際相關標準。經專家認定，國產GINA止水帶滿足設計要求，部分指標優于同類進口產品。

2020年，全球爆發新冠肺炎疫情。正當國外企業處于“停工保命”時期，株洲時代已將7條國產GINA止水從湖南株洲運到了現場。

“進口止水帶的生產周期一般是6個月，運輸需要1個月，國內清關還需要時間，且不可控。我們的到貨期正值國外疫情爆發期，如果不是國產化，這將成為延誤工期的致命因素。”項目負責人孫曉偉說。

2020年7月14日，首條國產GINA止水完成了“國產化”使命，順利安裝成功。現場實踐證明，國產止水帶“滴水不漏”，所有性能全部達到歐洲標準，部分指標甚至超過歐洲標準，且價格低于國外。

匠心成就“國際首創”

在科技創新創新道路上，服務組成員個個匠心別致、兢兢業業。為了將進場初期確定的工作規劃變?yōu)楝F(xiàn)實，服務組根據成員專業特點，成立了4個技術攻關小組，分別由服務組副組長擔任小組長，領銜開展專項攻關。

——首創無焊接裝配式端封門

沉管端封門是實現沉管浮運安裝封閉阻水的臨時輔助安裝設施，對結構的抗壓及抗?jié)B性能要求極高。傳統的混凝土結構或鋼結構端封門能夠滿足工藝要求，后期拆卸困難且不能循環使用，對資源是一種浪費。

順著循環、高效、簡易的思路，馮先導借鑒港珠澳大橋整體式端封門技術，根據“楔形”塊安裝原理，首次創造性地提出了裝配式端封門施工工藝，取消鋼梁、外側牛腿等構件，直接由鋼支座、止水橡膠帶、鋼封面組成封門結構，這一想法與項目部綠色環保的建設理念不謀而合。

為確?！包c子”落地，馮先導發動技術中心水工環保技術部，以部門副總工黃睿奕牽頭設計，與項目部前場同事開展密切溝通，圍繞裝配式端封門結構數值仿真模擬、封門橡膠止水模型試驗、端封門定位安裝與拆除、高水頭作用下裝配式端封門止水、端封門應力變形監控等關鍵技術，開展了大量研究，在國內外率先形成《用于沉管裝配式端封門的安裝方法》，并獲得國家發明專利，研究成果直接用于指導項目實踐，不僅達到了安裝精度，減少了焊接量，簡化了安拆過程，提高了安裝工效，實現了封門結構材料的循環利用。

——首創柔性水袋壓載水系統

“沉管壓載水系統是管節安裝作業不可或缺的內容，目前的普遍做法是采用壓載水箱，通過向水箱加水或排水來實現管節沉放。按照項目的工期要求，制作、安裝、拆卸水箱需要時間，而且對工人手藝要求高。大家有其他建議可以提……”

“可以把水袋原理用到這里……”一次小組討論會上，技術中心工程裝備技術部華曉濤提出了自己的想法。

在這個充分民主的集體里，每一個創新想法都會被重視，馮先導對這個建議做了詳細記錄。思慮許久，他與孫曉偉提及了這個想法。

接下來的5個多月，服務組圍繞“是否可行”“如何實現”“能否優化”等三方面問題開展研究，廣泛調研了現有壓載水系統的結構形式，研究了水袋結構材質及裝水可靠性和沉管隧道水袋壓載水管路系統，從水袋可重復利用的角度出發，根據沉放浮力要求，確定水袋的最經濟尺寸；結合平地試驗和斜坡試驗，確定采用PVC+編織布+外網三層為水袋結構材質、繩帶為水袋固定措施；采用模塊化思想，確定管路、閥門的規格參數……通過一系列研究，形成了《用于沉管沉放的水袋壓載水系統》《一種沉管水袋壓載水自動控制系統及方法》。

“水袋壓載水系統就像魚鰾，魚鰾是通過充氣和放氣來調節魚的比重，水袋壓載水系統則是通過充水和放水來調整沉管的比重，來實現沉管的上浮和下沉。”技術中心水工環保技術部總工、技術服務組成員仇正中表示。

使用過程中，服務組全程跟蹤，緊盯壓載水袋生產、出廠耐壓檢測、現場裝水可靠性測試、管節內部部署、壓載水系統施工管理系統平臺開發及管理等每一個環節，利用12個月時間，完成了水袋壓載水系統施工技術研究、產品生產及現場應用準備，為項目按期建設奠定了堅實的基礎。

通過水袋壓載水系統的應用，沉管沉放的安全性和可靠性大幅提升，服務組研究成果獲得2項發明專利和1項實用新型專利。

——首創高精度浮式整平船

“地基處理是整個沉管隧道工程的基礎，也是最重要、最復雜的工序之一，必須做到萬無一失。”馮先導說。為避免沉管基礎局部高點，確保底板受力均勻，底板與地基之間設高精度整平的基礎墊層作為基床，需要使用整平精度較高的專用船舶進行施工。

為防止整平設備受不良水域情況影響，傳統的整平設備一般采用帶有四個樁腿的平臺型式，但每次移位需要先收起樁腿再重新定位，嚴重降低了整平設備施工的效率，浮式高精度沉管基床整平船的建造工作便提上了日程。

襄陽沉管隧道施工地處漢江，船舶通航受上下游船閘限制，船寬不能超過22米、船高不能超過10米，這些限制因素使得這艘整平船的建造過程并不輕松。

整平船的高度限制是設計過程中首先考慮的問題。為了實現水下碎石基床整平，整平船上通常會安裝一個將石料從船上輸送到河底的拋石管，而襄陽沉管施工水域深26米，意味著拋石管的長度必須大于26米才行。如果直接將拋石管豎立在船上勢必會增加整個船體的高度，船就無法通過內河船閘。

此時，整平船總體負責人楊秀禮想起了“扛竹竿進城”的寓言故事，“我們可不可以增加一個旋轉裝置，以自由旋轉拋石管，施工時保持垂直，航行時保持水平？”受此啟發，整平船研發人員在船上設計了一個旋轉裝置。該旋轉裝置采用液壓馬達驅動，整平試驗時將拋石管旋轉調節成豎直狀態，船舶航行時將拋石管旋轉調節成水平狀態。這一設計成功解決了整平船的高度問題，使船體可自由通過國內大部分內河船閘。

在起伏水面上的高精度施工定位是水上船舶施工所面臨的極大難題，為了不讓整平船隨波逐流，適應高精度的基床整平要求，并加快施工效率，高精度浮式整平船在錨泊和定位系統上花足了功夫。該船開創性采用了自動錨泊一鍵式定位設計，通過在船的四個角上設置四臺錨機，錨機的錨纜分別連接在河里的錨樁上，通過錨纜的收縮實現船舶的移動。同時，船體采用了自適應控制，可一鍵控制四臺錨機自動進行收放纜繩，現場只需要一人就可以實現整平船拋石過程中船位的自動移位及精確定位。

經過現場應用，浮式高精度沉管基床整平船可將整平精度誤差控制在4厘米，船舶每次短距離移位精度控制在10厘米內，移位時間控制在3分鐘內。這艘“鋼鐵之軀”充分體現了內河沉管隧道的技術創新與施工裝備的升級發展。

——首創沉管浮運安裝智能監控系統

沉管在出塢、浮運過程中都漂浮在水面上，要完成技術難度極大的水下精確調位、精確對接，確保管節在整個施工中的位置定位、姿態和結構受力安全，是項目的重難點。

“我們可以嘗試一下技術嫁接，用橋梁施工監控技術為沉管出塢、浮運和安裝全過程提供技術保障！”技術中心副總經理黃燦提議。

橋梁施工監控是技術中心的拿手技能，但沉管施工監控，還是第一次接觸。最開始，整個研發團隊疑慮重重，不知所措。

只有想不到，沒有辦不到。技術中心團隊從不缺乏攻堅克難的勇氣和毅力。

按照提議，服務組聯系技術中心智能監控技術部，立即成立襄陽沉管智能監控系統研發小組，組織召開了多次頭腦風暴會議。會議圍繞如何將熟悉的無線采集組網技術應用到沉管施工領域，如何詳盡分析每個施工環節與工序，如何針對重點控制參數設計科學合理的測點布置方案，如何進行軟件系統各個模塊需求分析等進行熱烈討論。經過幾番討論，服務組集思廣益、獻計獻策，形成了一套符合項目需求的研發方案——“沉井施工全過程信息監控系統”。

方案一經制定，小組成員紛紛行動起來。現場實施過程中，研發團隊也遇到了很多難題。

比如：沉管管節運輸出塢時，萬一與塢門碰撞怎么辦？研發人員李浩從倒車雷達中得到了啟發，提出將激光測距設備安裝在塢門兩側，實時監測管節與塢門之間的距離，為安全出塢提供有效預警信息。

再比如：沉管管節端封門的變形該如何監測？經過團隊分析發現，端封門的變形分為整體變形和局部變形兩部分，通過在端封門四角安裝位移計，監測其整體變形；同時在端封門變形最大的中部安裝應變傳感器，通過應變反算其局部變形，就能實時監測總變形量。

這時又有新的問題，沉管內部沒有無線通信信號，數據無法傳出來。研發人員朱浩從附近的手機信號塔得到了靈感，提出在沉井上架設信號塔，先用防水電纜，將數據傳輸?shù)叫盘査系牟杉纠锩?，再無線上傳云端服務器，完美解決了數據傳輸問題。

整個監控方案涉及十多種監測設備數據采集，如何才能把各類雜亂無章的監測數據統一到一個平臺進行直觀展示？經過軟件團隊對數據的梳理，開發設計的“三維模型+場景切換”平臺展示方案全面解決了這一大難題。

就這樣，服務組迎難而上，通過一系列研發和試驗測試，難題一個接一個被攻克，整個系統研發順利完成。

2021年2月9日，東汊沉管編號E6管節順利出塢，沿著既定線路浮運到預定位置，精準完成了水下對接與拉合安裝。研究成果終于等來了大顯身手的時刻，沉管施工全過程信息監控系統對管節浮運安裝全過程進行了有效監測和預警，通過數據實時處理分析管節即時狀態，以數據驅動數字化模型，直觀展示沉管施工情況，為施工管理提供了科學的依據，在提高施工效率的同時實現了智能化監控。

在襄陽沉管，服務組通過高精度自動采集網絡與多種傳感器、水下拉合千斤頂、壓載水控制系統等設備進行云端互聯，自動采集施工監控數據進行實時分析處理，采用三維虛擬仿真界面展示管節實時狀態，并集成了智能輔助決策算法，向管理人員發送預警信息和控制指令，為沉管裝上“神經元”和“千里眼”。

“你們這幫年輕人在創造奇跡，在這里看到了港珠澳大橋精神……”中國工程院院士、中交集團總工程師、港珠澳大橋島隧工程項目總經理部總經理林鳴到襄陽沉管進行現場考察時評價。

傳承“創新基因”

創新是企業發展的源動力。服務組深入貫徹“人才是第一資源，創新是第一動力”的要求，用行動感染帶動項目技術人員關心創新、關注創新、參與創新。

三年來，服務組充分發揮成員在軟件應用、計算分析、設計優化等方面的特長，通過舉辦講座、召開學習交流會等方式，不斷強化項目部技術人員創新意識，積極營造“想創新、敢創新、會創新”的創新文化與學習氛圍，先后為項目部開展技術交流培訓近20次；組織開展專項方案研討，完成近20項危大方案編寫，引領項目技術人員的創新思維。

馮先導作為港珠澳大橋項目的參建者和中交集團深水基礎“黨員示范崗”負責人，他把港珠澳大橋“逢山開路、遇水架橋的奮斗精神”“吃苦耐勞、自信敢為、創新發展、堅持到底的果敢剛毅”帶到了襄陽沉管項目，激勵著自己，影響著他人，每逢沉管下沉關鍵節點，必定前往項目支持，確保沉管萬無一失的精準著床對接，帶動著提升項目技術創新水平，成為二航局青年科技人才成長典范，走上了技術中心領導崗位。

仇正中伴隨著襄陽沉管一起成長，長期扎根項目一線，承擔了項目部專項施工方案編寫工作，在項目部，他充分發揮軟件應用和計算分析專長，不僅注重自身知識更新，更積極帶動技術團隊學習提升，項目部技術人員的結構計算、方案編制水平明顯提升。

王聰完成以色列阿什杜德項目的技術服務任務后，就趕赴襄陽東西軸線項目，從開工就進場，始終扎根項目一線，在技術崗位上耕耘奉獻，成長為中交集團“優秀共產黨員”。

服務組成員積極融入項目團隊，積極開展“導師帶徒”，先后為項目部培養10名技術骨干，在年度導師帶徒評比中名列前茅，部分已走上項目部重要崗位。

在服務組的影響帶動下，項目創新氛圍日漸濃厚，依托技術中心“前場+后場”的科技攻關模式，在科研院士、行業專家的大力支持下，形成了多項首創成果，以服務組成員為班底的孫曉偉創新工作室創新貢獻突出，被評為襄陽市勞模創新工作室。



撰稿人：駱釗

審稿人：羅紅梅、馮先導
